제품 개요

세 제품을 한 프로그램으로

게이트웨이가 장비와 말하고, 미들웨어가 값을 쌓고 가공하고, SCADA 가 사람에게 보여 줍니다. 값은 왼쪽에서 오른쪽으로 흐르고, 모드를 바꿔 같은 프로젝트를 다룹니다.

  1. field현장 장비

    PLC · 계측기 · 인버터 · 센서 · 바코드 · IO · 카메라

  2. gateway게이트웨이

    연결 · 태그 · 변환 · 알람 · 비전 검사

  3. middleware미들웨어

    이력 DB · 수집 규칙 · 해썹 · OEE · 보고서

  4. scadaSCADA

    운전 화면 · 사이니지 · 키오스크

  5. upstream상위 시스템

    MES · 클라우드 · REST · OPC UA · MQTT

01 · 장비와 말하는 층

링크비온 게이트웨이

장비에 붙어 값을 태그로 만들고, 다른 프로토콜로 내보내고, 값이 넘으면 알립니다.

  • 프로토콜 어댑터 40종 이상, 규격 파일로 더하는 선언형 어댑터
  • 태그 · 수식 태그 · 메모리 태그, 실시간 모니터
  • OPC UA 서버(인증서 · 사용자 · 노드별 권한) · Modbus 슬레이브 · REST
  • 임계값 · SPC 패턴 알람, 이메일 · 텔레그램 알림(알림 설정은 관리자 전용), HTTPS(기본 8443)
  • 장비 전원(PJLink 등) · 조명(Art-Net · sACN) · OSC
링크비온 게이트웨이

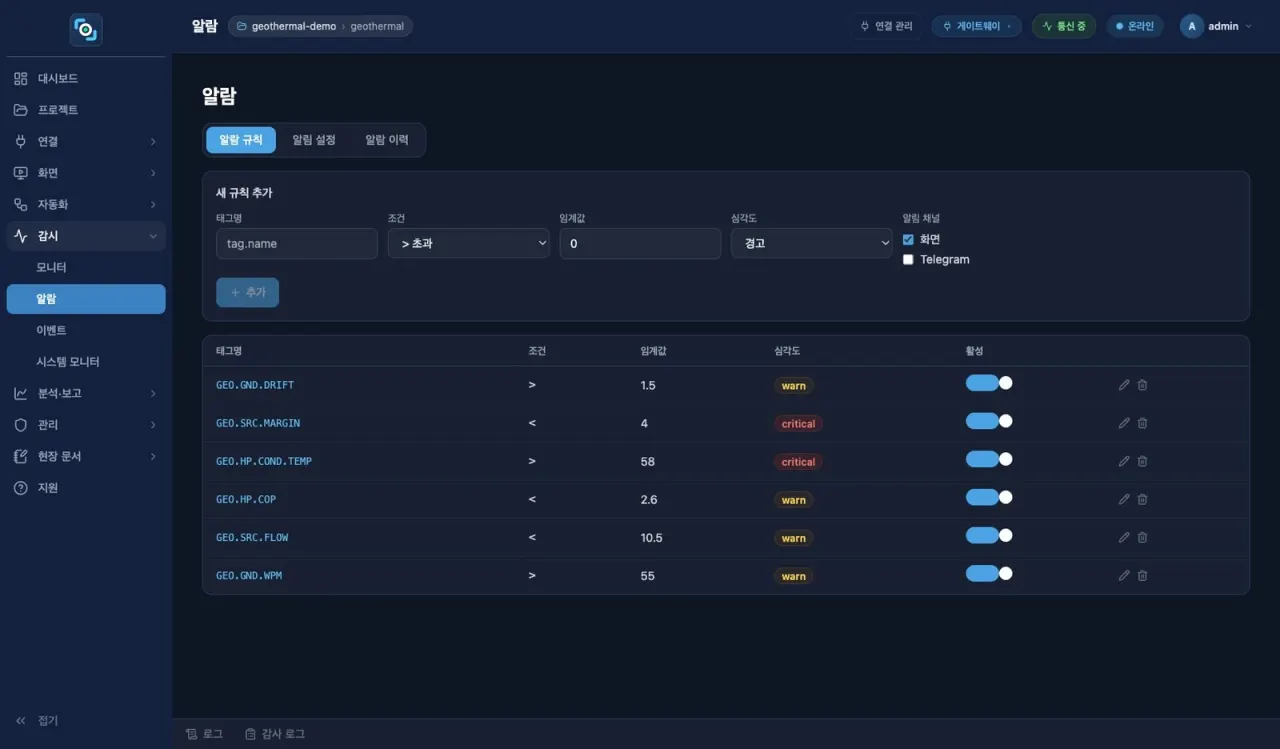

알람 규칙 — 위급 · 경고로 나눈 임계값(샘플 '지열 냉난방 시스템').

02 · 값을 남기고 가공하는 층

링크비온 미들웨어

모은 값을 DB 에 쌓고, 규칙으로 고르고, 계산해서 보고서 · 기록 · 판정으로 만듭니다.

  • 이력 DB(데드밴드 · 보존 기간) · 히스토리 차트
  • 수집 규칙 — 주기 · 값 변화 · 임계값, SQLite · MariaDB · InfluxDB
  • DB 연동 — 등록 질의 · 명령, 결과를 화면 표 · 지도로
  • 보고서(CSV · Excel) · 해썹 CCP · OEE · 분석(SPC · FFT · 진동 진단)
  • SPC 패턴 알람 — 기준 학습 · 부분군 평균 · 작은 관리도 · 거짓 알람 간격 안내 · 이력 추세 겹쳐 보기
  • JavaScript 스크립트 · 레시피 · 일정, 스크립트에서 텔레그램 메시지 보내기
링크비온 미들웨어

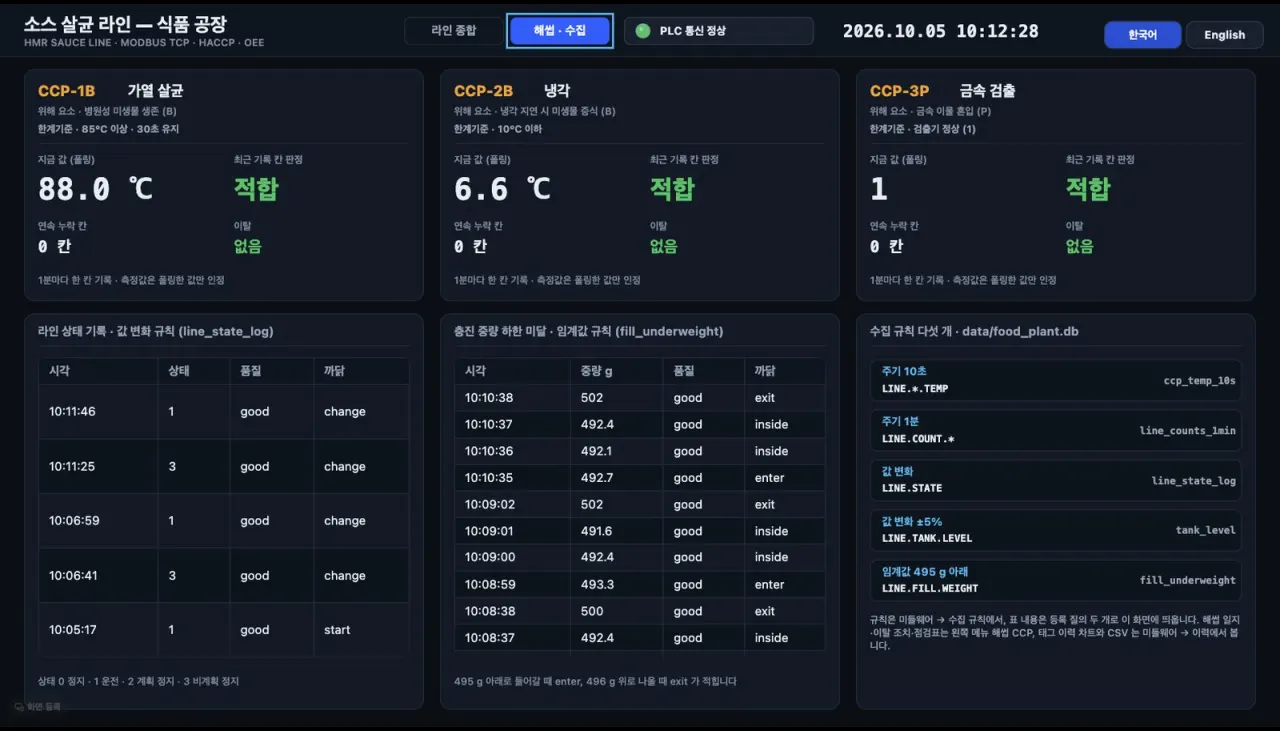

해썹 CCP 기록 — 폴링한 값만 측정으로 인정합니다(샘플 '식품 공장').

03 · 사람이 보는 층

링크비온 SCADA

태그를 화면에 물려 계통도 · 관제실 · 안내판 · 키오스크를 그리고 운전합니다.

  • 웹 작화 편집기 — 작화와 운전을 한 곳에서
  • 심볼 71종 · 내장 화면 57장 · 3D 모델
  • 여러 모니터 · 폰 화면 · 한국어/영어
  • 디지털 사이니지 — 기기 등록 · 편성 · 긴급 화면 · 재생 기록
  • 로그인 · 역할 · 감사 로그, 확인 창을 거친 쓰기
링크비온 SCADA

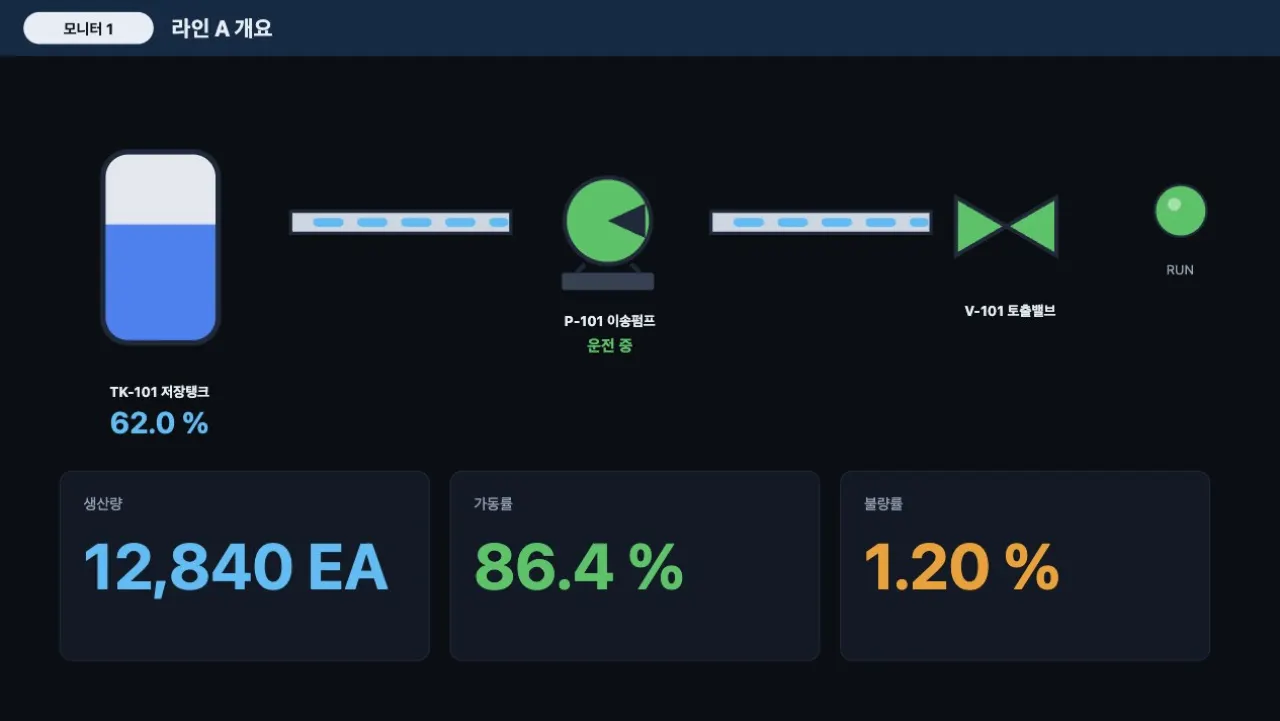

관제 화면 — 내장 화면 '라인 A 개요'.

운영 모드

앱 머리글에서 모드를 바꿔 씁니다

게이트웨이 모드

프로토콜 변환 브리지, 실시간 태그 모니터, 알람과 알림, 비전 검사(선택 기능).

미들웨어 모드

수집 규칙 · 이력 · 내보내기, 해썹 CCP 기록과 설비 효율(OEE).

런타임 모드

작화한 화면으로 현장 운전만. 구성 메뉴를 숨길 수 있습니다.

그 밖의 모드

모션(G-code) · 시퀀서 · 프로토콜 테스터는 라이선스가 열 때만 보입니다.

선택 기능

비전 검사 모듈

카메라 영상을 검사 레시피로 판정해 OK · NG 와 잰 값을 태그로 냅니다. 검사 도구 51종 · 레시피 티칭 · 검출 모델.

비전 검사
하드웨어

링크비온 박스 (CM4)

같은 프로그램이 PC 없이 작은 산업용 박스에서 혼자 돕니다.

박스 사양

제품 화면은 제품에 들어 있는 샘플 프로젝트 · 내장 화면을 시험용 게이트웨이에서 연 것입니다. 납품 사례 · 고객사 · 인증은 적지 않았습니다. 현재 별도 제품 인증은 없습니다. 이메일 알림 개선 · 텔레그램 알림 · SPC 패턴 알람은 0.1.0.24 다음 버전부터입니다.
