산업용 게이트웨이 · 웹 SCADA · 비전 검사
장비에서 화면까지,
브라우저 하나로.
링크비온(LinkVion)은 PLC · 계측기를 잇는 게이트웨이, 값을 쌓는 미들웨어, 브라우저에서 그리고 운전하는 SCADA 를 한 프로그램에 담았습니다. 작은 산업용 박스에서도, 윈도우 · 맥 PC 에서도 돕니다.
한 장 요약
연결부터 검사까지, 한 프로그램의 다섯 단계
세 제품(게이트웨이 · 미들웨어 · SCADA)은 따로 사는 것이 아니라 한 프로그램 안의 층입니다. 앱 머리글에서 모드를 바꿔 같은 프로젝트를 다룹니다.
- connect연결
PLC · 계측기 · 인버터 · 카메라에 붙어 값을 태그로 만듭니다.
- view보기
브라우저에서 화면을 그리고, 같은 주소로 PC · 폰 · 태블릿에서 운전합니다.
- alert알림
임계값 · SPC 규칙을 넘으면 이력을 남기고 이메일 · 텔레그램으로 알립니다.
- record기록
이력 DB · 수집 규칙 · 보고서, 해썹 CCP 기록과 설비 효율(OEE).
- inspect검사
카메라 영상을 검사 레시피로 판정해 OK · NG 를 태그로 냅니다(선택 기능).
연결
제조사마다 다른 프로토콜을 하나의 태그 체계로
장비 주소에 이름 · 단위 · 소수 자리를 붙여 태그로 만들고, OPC UA 서버 · Modbus 슬레이브 · MQTT · REST 로 다시 내보냅니다. 어댑터마다 따로 돌아 답 없는 장비 하나가 다른 장비를 밀지 않습니다.
목록에 없는 프로토콜은 규격 파일(meta.json) 하나로 더하는 선언형 어댑터로 붙입니다.
지원 프로토콜 전체 보기- Modbus TCP/RTU/ASCII
- Mitsubishi MC · SLMP
- Siemens S7
- LS XGT
- Omron FINS
- Keyence KV
- Panasonic MEWTOCOL
- EtherNet/IP
- OPC UA
- MQTT 3.1.1 · 5
- DNP3
- IEC 60870-5-104
- SNMP
- CoAP
- SCPI
- PJLink
- Art-Net 4 · sACN
- OSC
- RTSP
- REST
보기 · 운전
브라우저에서 그리고, 브라우저로 운전합니다
도형 · 심볼 · 차트 · 표 · 카메라를 놓고 태그에 물리면 운전 화면이 됩니다. 값에 따라 색 · 회전 · 수위 · 흐름이 바뀌고, 조작은 확인 창과 권한을 거쳐 장비에 씁니다.
- 심볼 71종 · 내장 화면 57장 · 3D 모델(glTF) 부품에 태그 걸기
- 여러 모니터 창 · 폰 화면 · 한국어/영어 화면 번역표
- 같은 엔진으로 디지털 사이니지 — 기기 등록 · 그룹 편성 · 긴급 화면
알림 · 기록
넘으면 알리고, 남기고, 보고서로
- 임계값 알람 — 등급 · 켜기 지연 · 데드밴드, 발생 · 확인 · 해제 이력
- 알림 채널 — 규칙마다 이메일 · 텔레그램을 고르고, 스크립트에서도 텔레그램 메시지를 보냅니다
- SPC 패턴 알람 — 관리도 규칙(R1~R3 기본)으로 추세 · 치우침을 잡고 스스로 해제, 기준 학습 · 부분군 평균 · 작은 관리도 · 거짓 알람 간격 안내

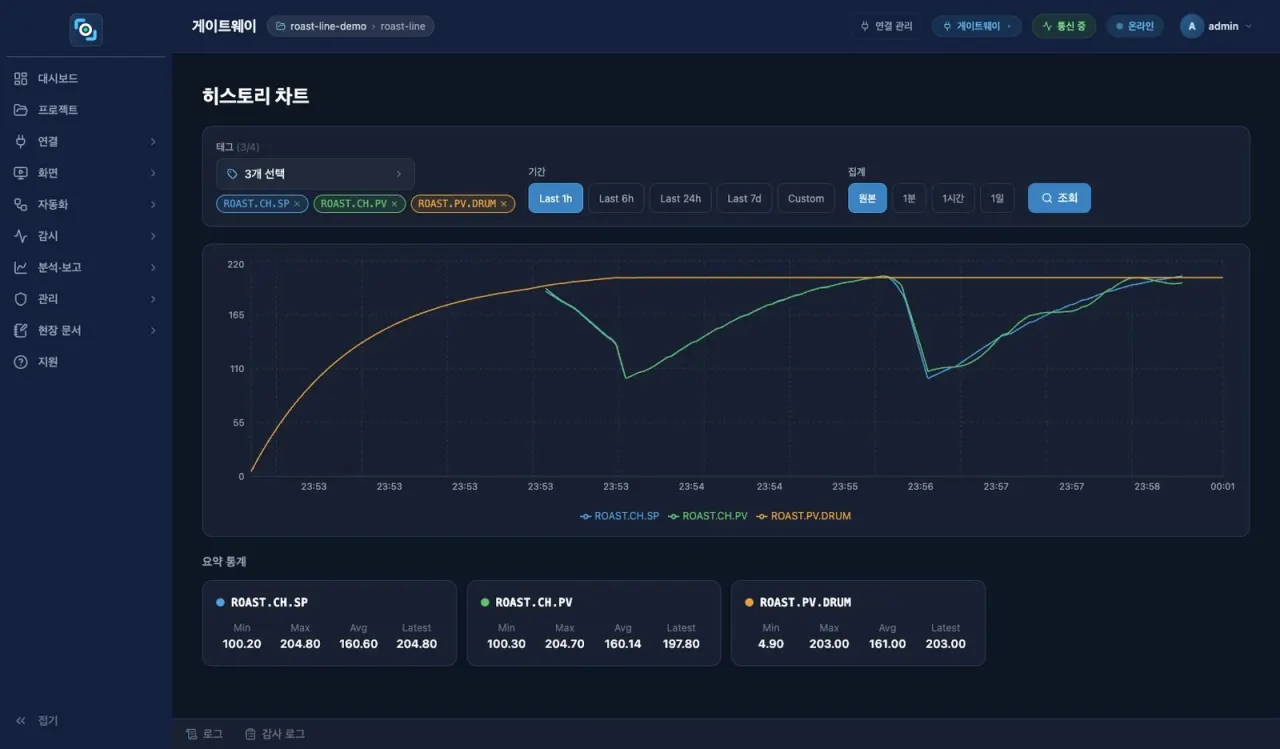

- 이력 DB · 수집 규칙 — 모든 태그 자동 기록, 주기 · 값 변화 · 임계값으로 SQLite · MariaDB · InfluxDB 에
- 보고서 · 해썹 · OEE — 일보 · CSV · Excel, 해썹 CCP 기록과 이탈 조치 서명, 가동률 · 성능 · 품질
텔레그램 알림 · 이메일 알림 개선 · SPC 패턴 알람은 0.1.0.24 다음 버전부터 들어갑니다.
검사 · 선택 기능
카메라 영상을 판정해 태그로 냅니다
검사 작업은 카메라 + 검사 레시피 + 트리거입니다. OK · NG 와 잰 값이 태그가 되어 PLC · 알람 · 이력 · 보고서 · SCADA 화면으로 이어집니다. 레시피의 임계값 · 허용 범위는 영상을 보며 맞추고, 새 버전으로 게시합니다.
비전 검사는 라이선스로 여는 선택 기능입니다(링크비온 박스 선택 꾸러미 · 윈도우 선택 구성요소, 맥 설치본에는 없음).
비전 검사 자세히
링크비온 박스
PC 없이 장비 옆에서 혼자 도는 작은 박스
PC 에 설치하는 것과 같은 링크비온이 라즈베리파이 CM4 산업용 박스에 그대로 들어 있습니다. 전원을 넣으면 서비스로 스스로 뜨고, 화면은 같은 네트워크의 브라우저로 엽니다.
2026-08-21 자체 측정(전원 투입 후). 이후 버전에서는 다시 재지 않았습니다.
박스 사양 보기- 모듈
- 라즈베리파이 CM4 · 4코어 1.5 GHz · eMMC
- 네트워크
- 기가비트 이더넷 2포트
- OS
- 64bit 리눅스(Debian 13) · 실시간 커널
- 직렬
- RS-485 는 USB 변환기로
- 성능
- 미쓰비시 MC 1만 워드 한 주기 16 ms
루프백 실측(2026-07-15). 실제 PLC 는 네트워크 왕복이 더해집니다. - 갱신
- 서명된 업데이트 파일을 화면에서 올려 검사
샘플 · 사례
샘플 프로젝트부터 열어 보십시오
제품 안에 샘플 프로젝트 23개가 들어 있습니다. 열면 연결 · 태그 · 스크립트 · 알람 · 화면이 함께 들어옵니다. 아래 화면은 모두 샘플이며 납품 사례가 아닙니다.

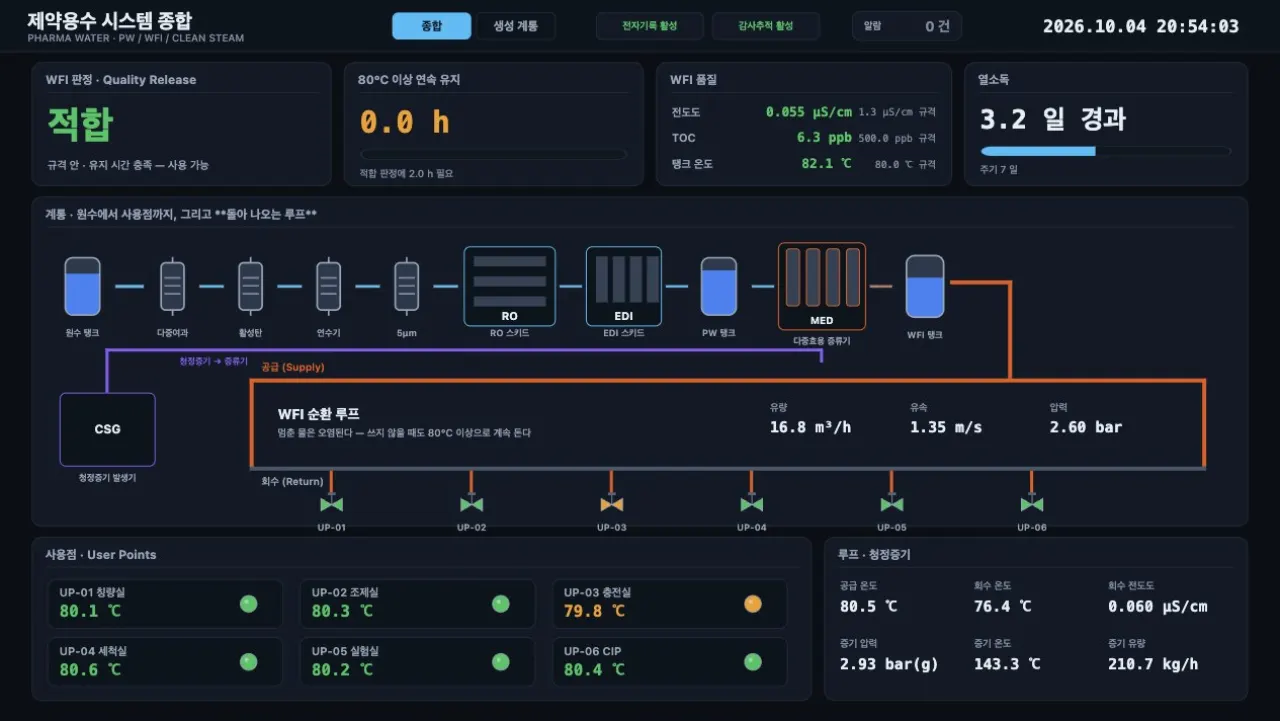

제약용수 시스템 (PW/WFI)
태그 67 · 알람 6 · 계통도 운전 화면

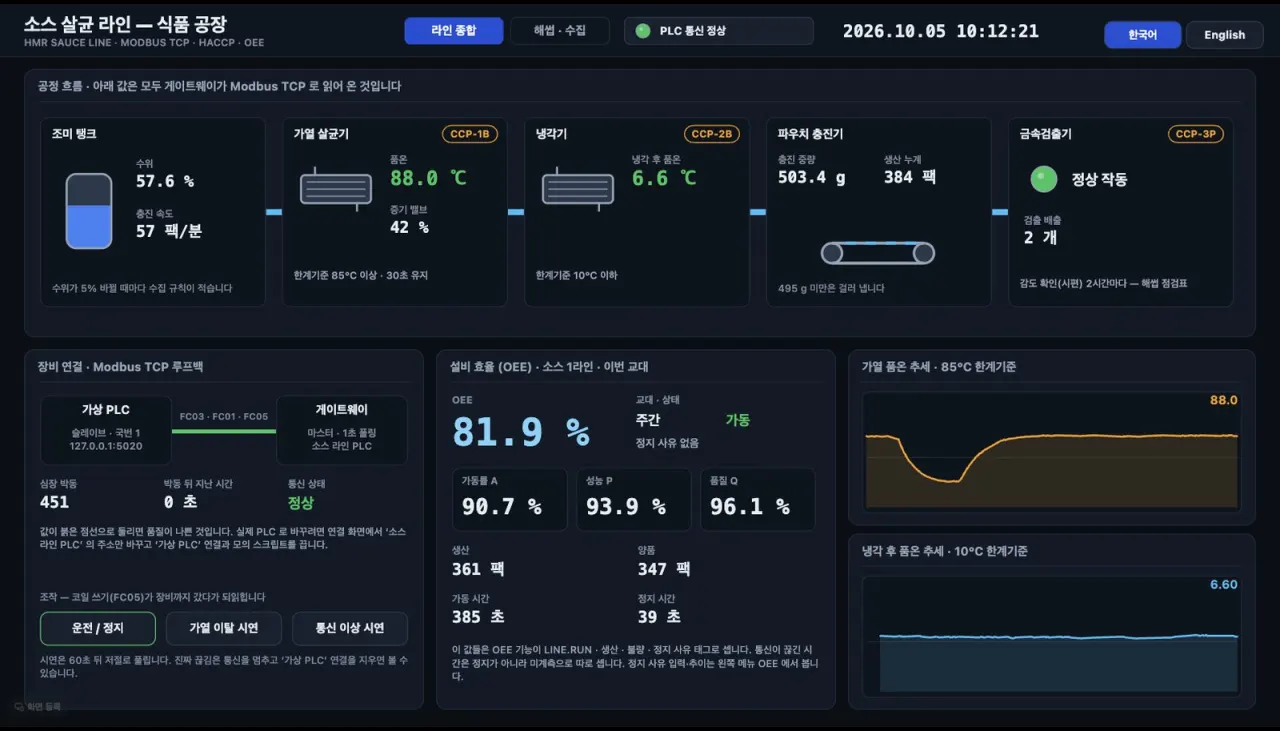

식품 공장 — 장비 연결 · 해썹 · OEE
Modbus TCP 연결 2 · 해썹 CCP 3 · OEE 설비 1

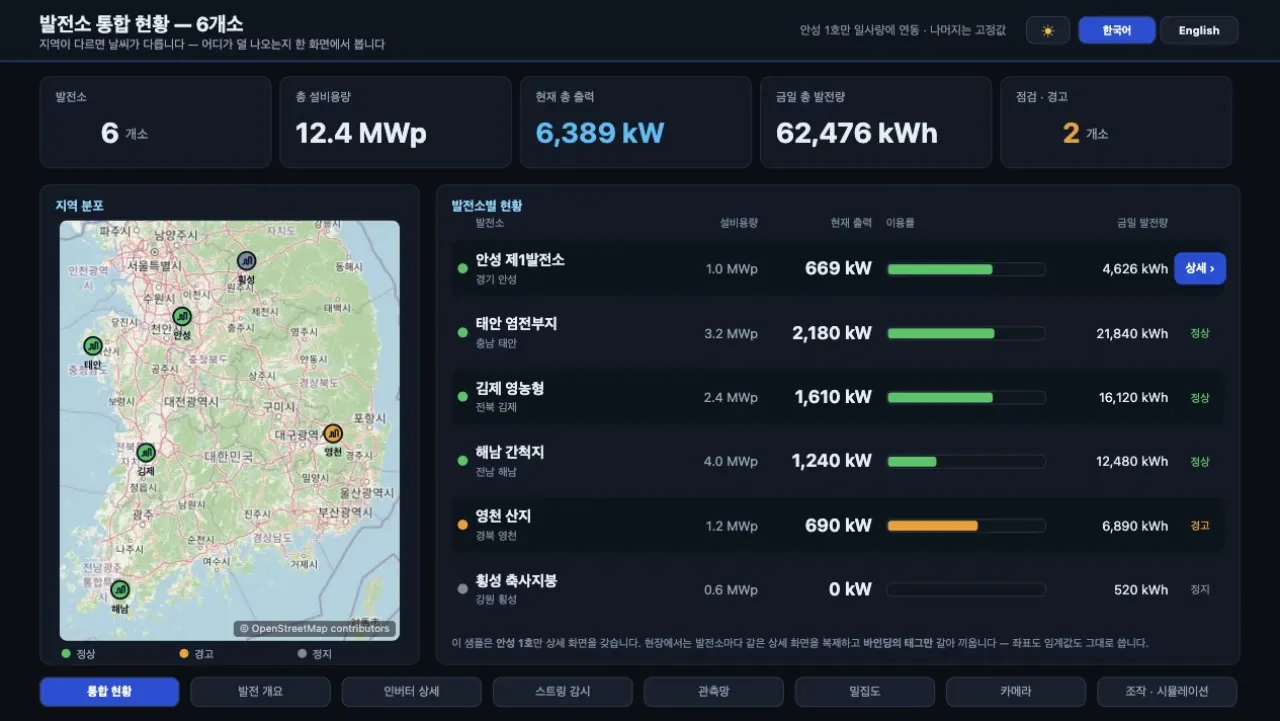

태양광 발전소 통합 감시
관제실 8장 · 폰 3장 · DB 연동

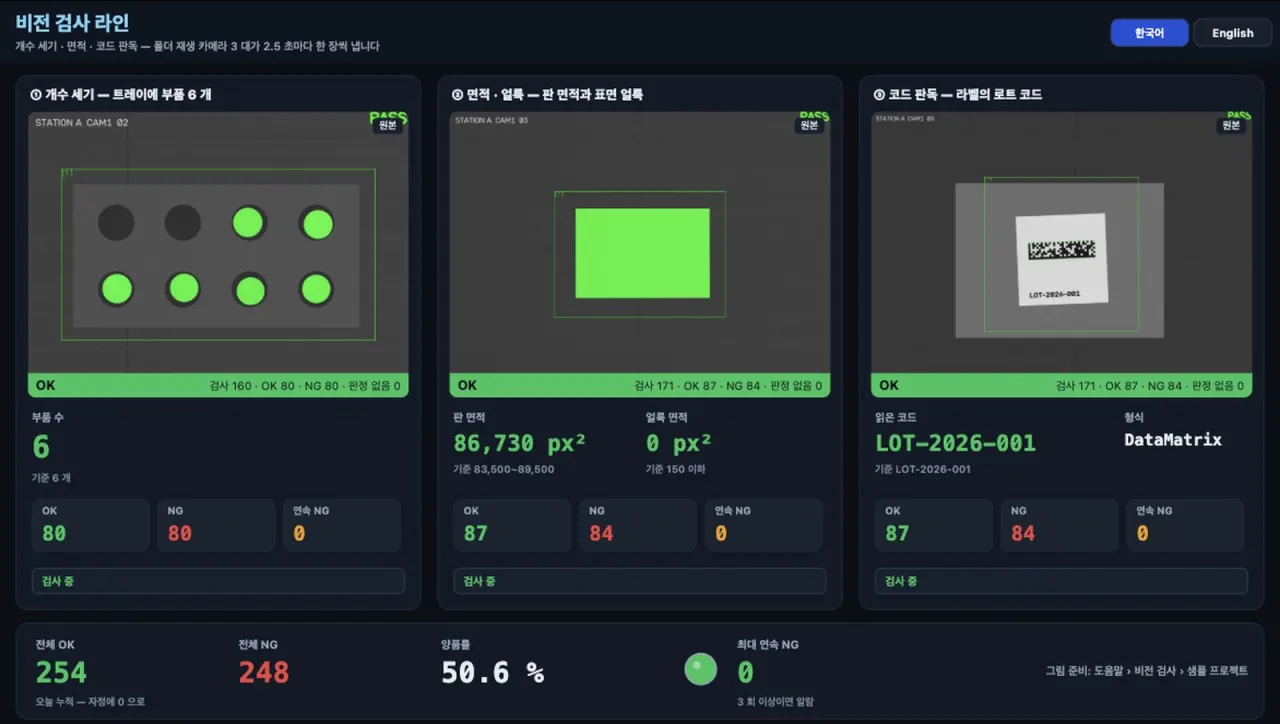

비전 검사 라인
검사대 넷 — 개수 · 면적 · 코드 · 정밀 검사
실행 환경
박스에서도, PC 에서도. 화면은 어디서든 브라우저로
링크비온 박스 (CM4)
PC 없이 단독 운전. 사내 장비가 0.1.0.24 로 돕니다.
윈도우
Windows x64 설치 파일. 비전 검사는 설치 때 고르는 구성요소.
맥
Apple 실리콘 · macOS 14 이상 · 공증된 dmg. 비전 검사는 없습니다.
크롬 · 엣지 · 사파리
작화 · 운전 · 설정 모두 브라우저에서. PC · 폰 · 태블릿 같은 주소.
