비전 검사 · 선택 기능
카메라 영상을 판정해, 결과를 태그로
검사 작업 = 카메라 + 검사 레시피 + 트리거. 판정(OK · NG · 판정 없음)과 잰 값이 태그가 되어 PLC · 알람 · 이력 · 보고서 · SCADA 화면으로 이어집니다. 게이트웨이와 같은 프로그램 안에서 돕니다.
운전
라인 옆에서 도는 검사
- 트리거 — 수동 · 에지 · 주기(50 ms 까지) · 스크립트. 트리거 뒤 새 프레임만 판정합니다.
- 결과 태그 — 판정 · 순번 · 누적 수 · 연속 NG · 출력값, PLC 태그로 되쓰기.

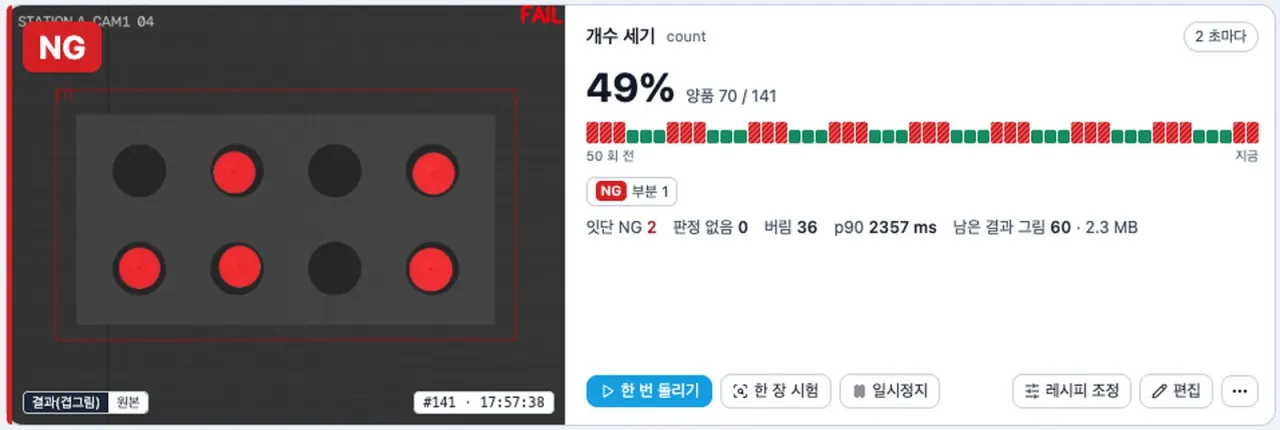

- 작업 카드 · 검사 기록 — 큰 판정 · 양품률 · 최근 50회 띠, NG 그림 · CSV 내려받기, 보고서 NG 부록.

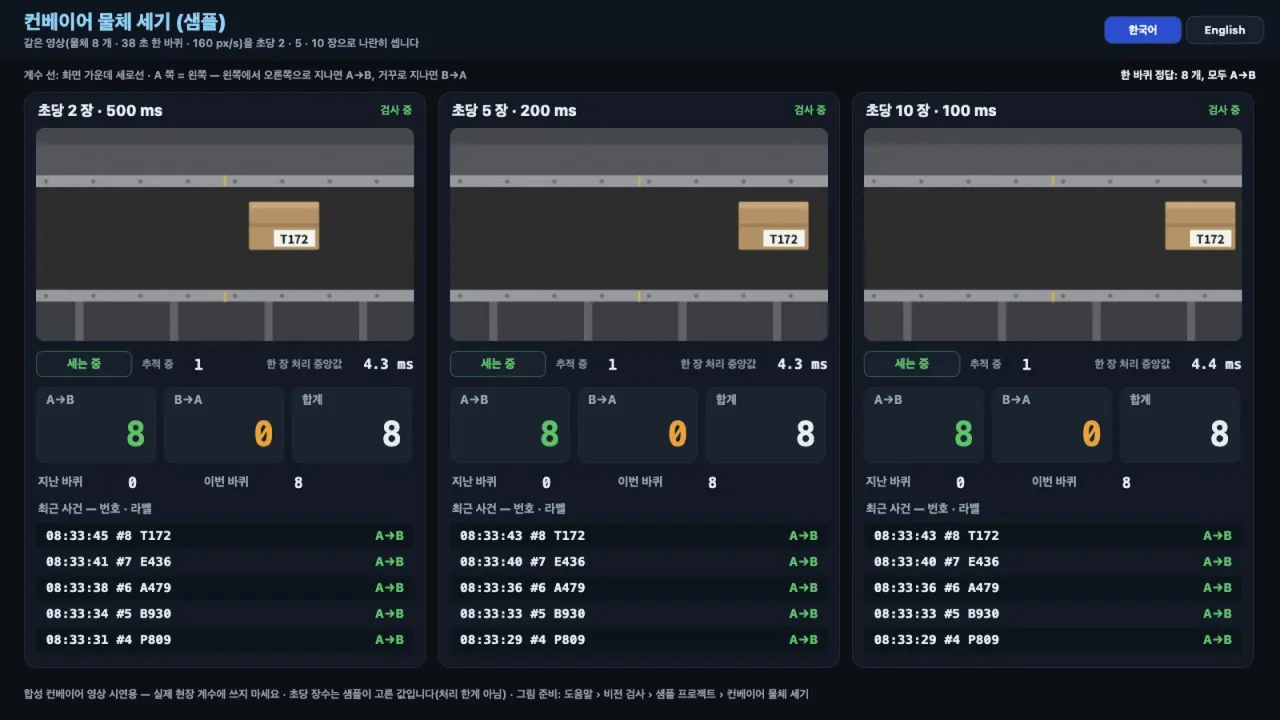

- 흐름 검사 — 물체 추적으로 계수 선을 넘은 개수(A→B · B→A)와 사건, 물체별 글자 읽기.

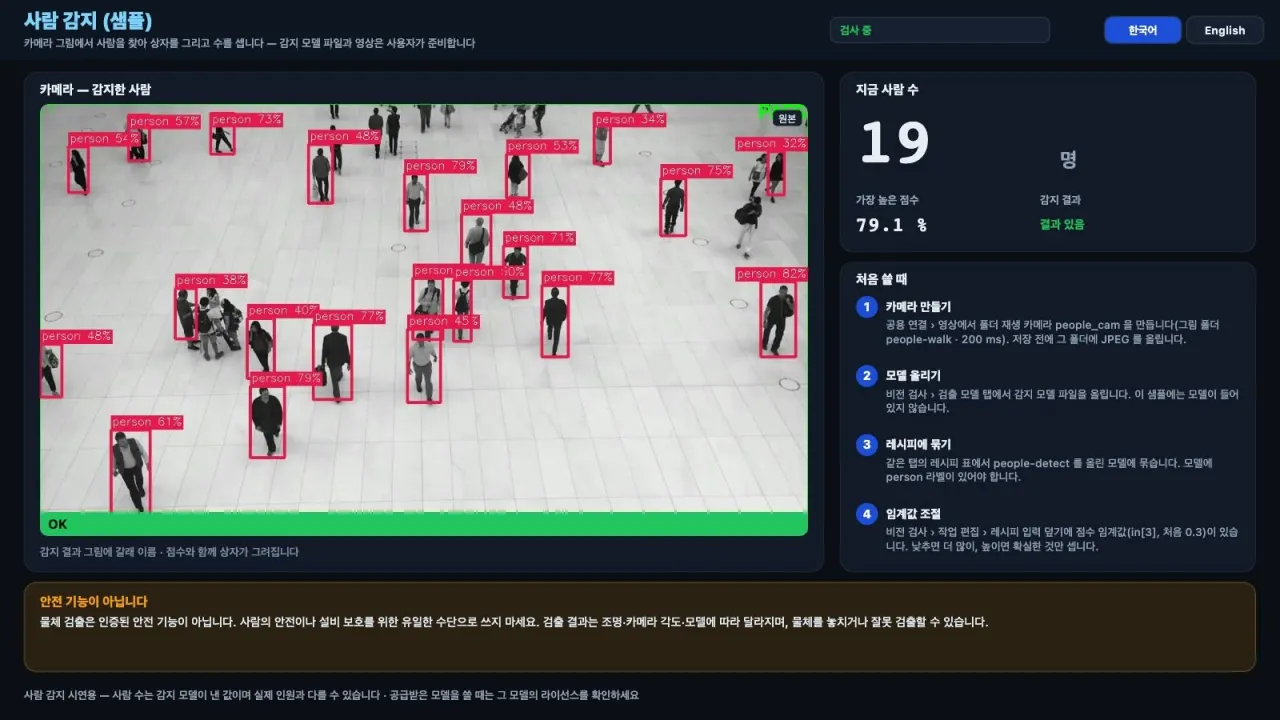

- 검출 모델 — 사람 · 물체를 찾는 모델 파일을 올려 상자 수 · 최고 점수를 태그 · PLC · 알람으로.
- 초점 맞추기 — 가운데 · 네 모서리의 선명도를 막대로 보며 렌즈를 맞춥니다.
레시피 티칭

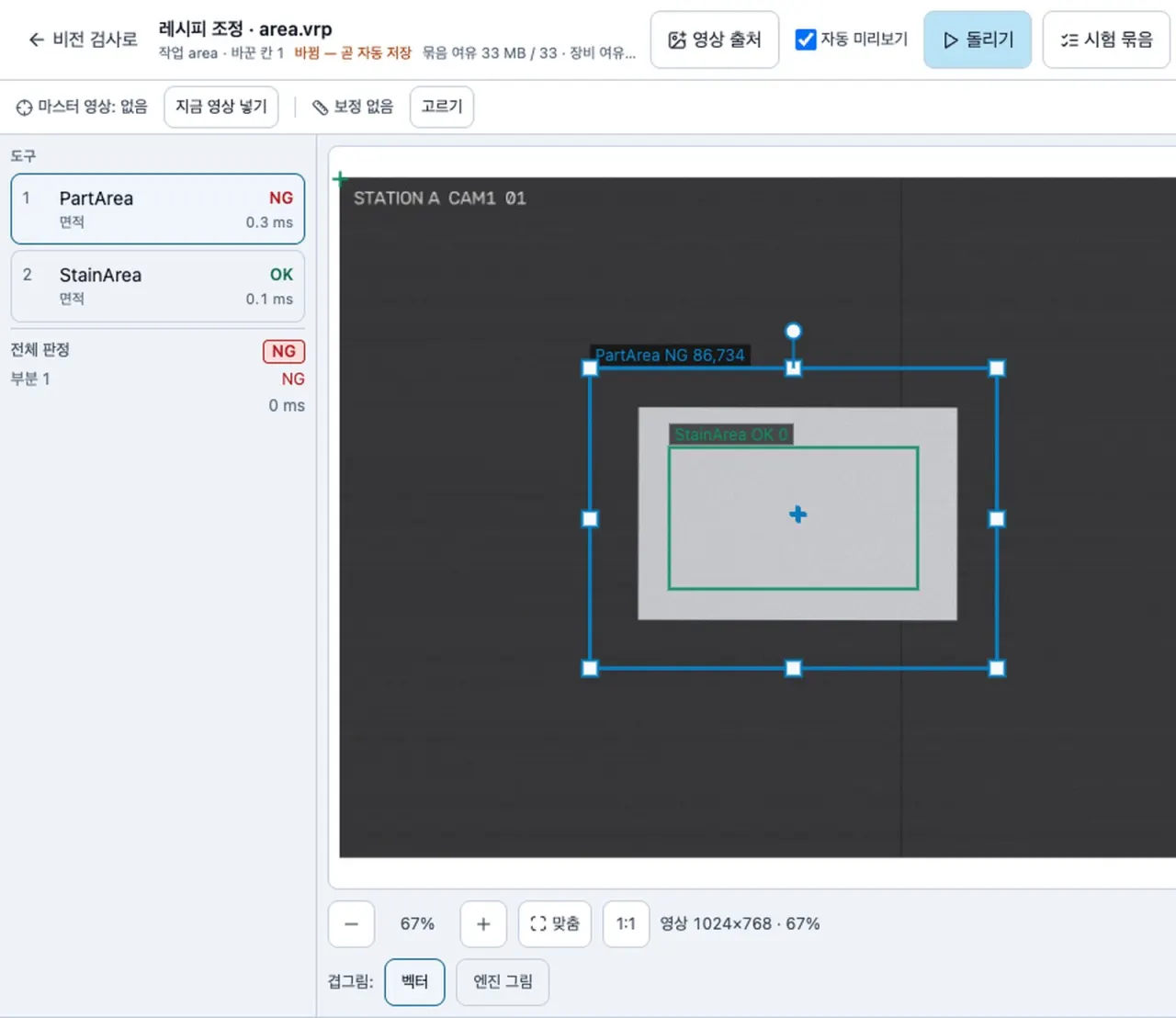

영상을 보며 맞추고, 버전으로 게시합니다
- 운전 검사와 따로 돌아, 저장 · 게시 전에는 라인의 검사가 바뀌지 않습니다.
- 영상 출처 다섯 — 카메라 · 폴더 그림 · 파일 · 검사 기록 NG 그림 · 시험 묶음.
- 시험 묶음으로 거짓 합격 · 거짓 불합격을 세고, 임계값 · 허용 범위는 자동 설정.
- 새 버전 게시 · 버전 비교 · 지난 버전 되돌리기, 초안 자동 저장.
- 카메라별 캘리브레이션 · 패턴 모델 가르치기 · 글자(OCR) 학습.
검사 도구
검사 도구 51종
| 갈래 | 수 | 도구 |
|---|---|---|
| 위치 보정 | 3 | 형상 위치 맞춤 · 모서리 위치 보정 · 선분 모서리 위치 보정 |
| 측정 | 11 | 면적 · 색 면적 · 개수 세기 · 지름 · 두 에지 사이 길이 · 각도 · 에지 검출 등 |
| 유무 · 판독 | 8 | 밝기 · 대비 · 형상 비교 · 색 식별 · 코드 판독(QR · DataMatrix 등) · 글자 읽기(OCR) · 글자 검증(OCV) |
| 전처리 | 17 | 이진화 · 감마 · 평활화 · 흐림 · 선명화 · 팽창 · 침식 · 에지 필터 등 |
| 데이터 처리 | 5 | 계산식 · 형 변환 · 배열 원소 · 객체 |
| 장면 · 흐름 | 7 | 번호판 찾기 · 히스토그램 · 선 프로파일 · 선명도 · 물체 검출 · 움직임 영역 · 물체 추적(계수 선) |
알아 둘 점
- 비전 검사는 라이선스(vision, 티칭은 vision-teach)로 여는 선택 기능입니다. 링크비온 박스는 선택 꾸러미, 윈도우는 설치 때 고르는 구성요소이고 맥 설치본에는 들어 있지 않습니다.
- 검출 모델 한 개의 크기 · 스레드 한도는 링크비온 박스 32 MiB · 4, 윈도우 128 MiB · 8 입니다. 제품에 기본 모델은 들어 있지 않습니다.
- 검출 결과는 인증된 안전 기능이 아닙니다. 사람 보호 · 출입 통제의 유일한 수단으로 쓰지 마십시오.
- 샘플의 영상은 폴더 재생 카메라 · 합성 그림입니다. 실제 현장 정확도는 조명 · 카메라 · 대상에 따라 달라 시험이 필요합니다.
